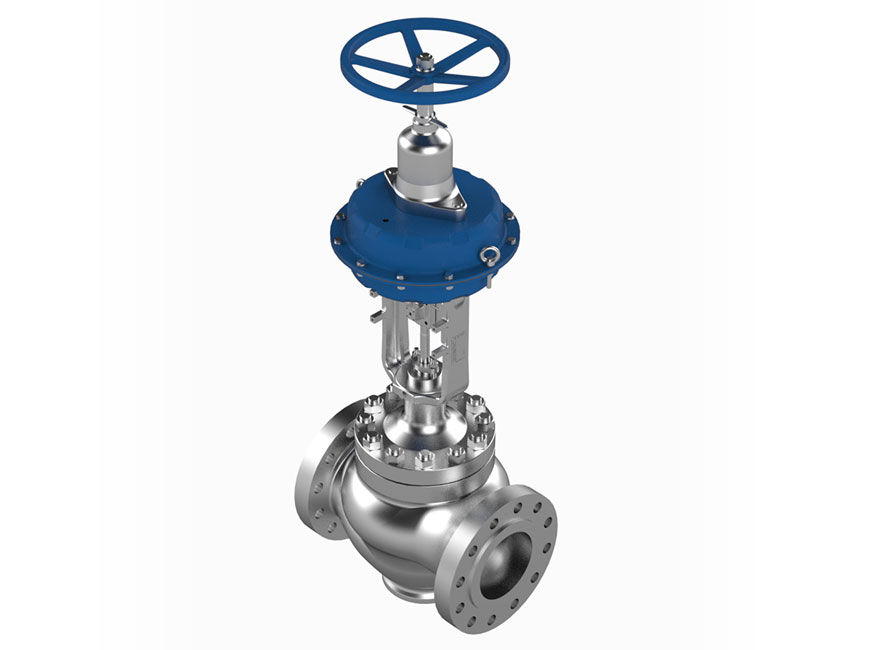

籠式調節閥

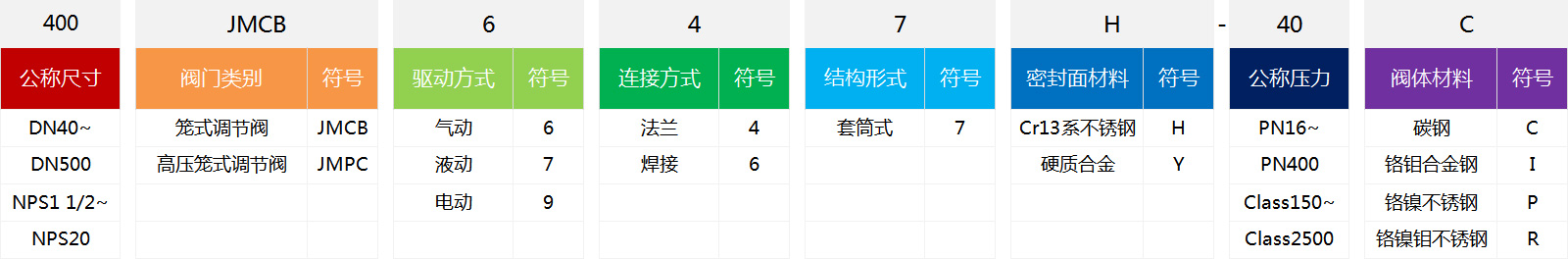

型號編制方法
詳細信息
-
執行標準
設計標準：GB/T 4213、GB/T 10869、IEC 60534
法蘭連接標準：GB/T 9124.1、ASME B16.5
焊接連接：GB/T 12224、ANSI B16.25
結構長度標準：GB/T 17213、IEC 60534
試驗標準：GB/T 4213、GB/T 10869、IEC 60534
具體執行標準可根據用戶要求進行選用。
-
產品特點

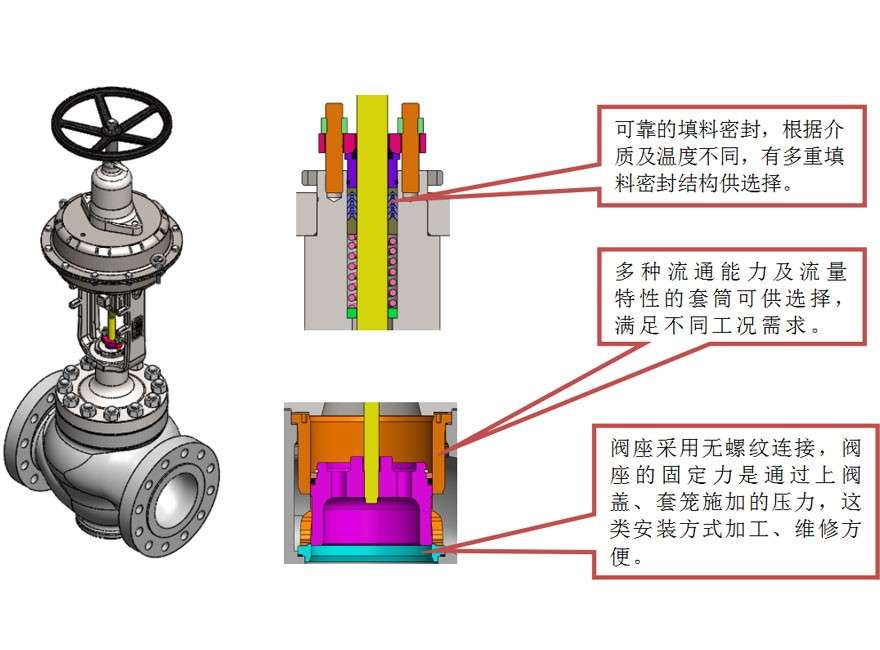

JMCB籠式調節閥閥芯上裝有高性能密封環，有效的提高了泄漏等級，泄漏量等級為IV級。
該閥流體通道呈S流線型，在閥體上還設置有改善套筒周圍流體平衡流動的導流翼，具有壓降損失小，流量大，可調范圍廣，流量調節精度高，閥芯導向面積大，抗震性好等優點，閥座采用直壓式無螺紋連接，拆裝和維修快捷方便。
調節閥配用多彈簧氣動薄膜執行機構，結構緊湊、輸出力大，適用于要求動態穩定性好、噪音低、空化氣蝕小、高低溫及高壓差場合下使用。
-
定制化配置
連接方式：除標準型外，可根據用戶要求進行定制。
結構長度：除標準型外，可根據用戶要求進行定制。
材質選擇：除常規的材質組配外，可根據用戶要求特殊配置。
上閥蓋型式：根據介質溫度不同，常溫型、高溫型等多種上閥蓋型式可供選擇。
流量系數及流量特性：根據管道參數及調節特性的不同，每一口徑的閥門都有多種流量系數及流量特性曲線可供選擇。
驅動方式：電動、氣動、液動等可供選擇，并可根據用戶要求的開關時間進行選型、設計。
